Diode III

Unicode (Zawgyi Below)

Diode Models

2. The Practical Diode Model

practical model မှာတော့ diode ရဲ့ barrier potential တန်ဖိုး 0.7 V ကိုပါ ထည့်စဥ်းစားပေးရပါတယ်။

Forward Bias

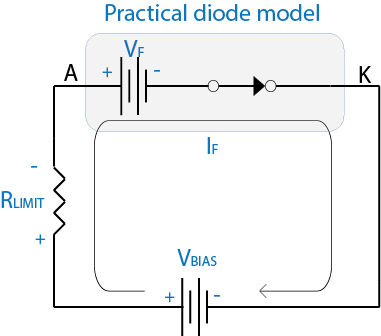

ဒါကြောင့် diode ကို forward bias ပေးတဲ့အခါ diode က equivalent voltage source, V_F (barrier potential) နဲ့ series ဖြစ်နေတဲ့ closed switch အနေနဲ့ Fig 3-1 မှာ ပြထားတဲ့အတိုင်း ရှိနေမှာဖြစ်ပါတယ်။

V_F ကတော့ active voltage source မဟုတ်ဘဲ diode မှာ 0.7 V drop ဖြစ်မယ့် တန်ဖိုးပဲဖြစ်ပါတယ်။

V_F = 0.7 V

forward current, I_F ကိုတော့ Kirchhoff’s voltage law နဲ့ loop ပတ်ပြီး တွက်ထုတ်လို့ ရပါတယ်။

Reverse Bias

reverse bias အခြေအနေမှာတော့ barrier potential မသက်ရောက်တဲ့အတွက် ideal model အတိုင်း open switch အနေနဲ့ပဲ ရှိပါတယ်။

ဒါကြောင့် ideal model အတိုင်း

I_R = 0

V_R = V_BIAS

ရှိပါမယ်။

NOTES:

နောက် post မှာ ဆက်ရေးသွားပါမယ်၊ Diode IV မှာ ပြန်တွေ့ပါမယ်။

(Zawgyi)

Diode Models

2. The Practical Diode Model

practical model မွာေတာ့ diode ရဲ႕ barrier potential တန္ဖိုး 0.7 V ကိုပါ ထည့္စဥ္းစားေပးရပါတယ္။

Forward Bias

ဒါေၾကာင့္ diode ကို forward bias ေပးတဲ့အခါ diode က equivalent voltage source, V_F (barrier potential) နဲ႔ series ျဖစ္ေနတဲ့ closed switch အေနနဲ႔ Fig 3-1 မွာ ျပထားတဲ့အတိုင္း ရွိေနမွာျဖစ္ပါတယ္။

V_F ကေတာ့ active voltage source မဟုတ္ဘဲ diode မွာ 0.7 V drop ျဖစ္မယ့္ တန္ဖိုးပဲျဖစ္ပါတယ္။

V_F = 0.7 V

forward current, I_F ကိုေတာ့ Kirchhoff’s voltage law နဲ႔ loop ပတ္ၿပီး တြက္ထုတ္လို႔ ရပါတယ္။

Reverse Bias

reverse bias အေျခအေနမွာေတာ့ barrier potential မသက္ေရာက္တဲ့အတြက္ ideal model အတိုင္း open switch အေနနဲ႔ပဲ ရွိပါတယ္။

ဒါေၾကာင့္ ideal model အတိုင္း

I_R = 0

V_R = V_BIAS

ရွိပါမယ္။

NOTES:

ေနာက္ post မွာ ဆက္ေရးသြားပါမယ္၊ Diode IV မွာ ျပန္ေတြ႕ပါမယ္။
